Ensemble de jauges en céramique de zircone

La jauge en céramique de zircone est utilisée pour la mesure dimensionnelle de produits et d'équipements, y compris la longueur, l'espace, le diamètre extérieur, le diamètre intérieur, etc., elle peut également être utilisée pour l'étalonnage d'autres outils de mesure dimensionnelle.

Marque:
ATCERA
Article N°:
AT-YHG-ZG001

Matériels
Zirconia Ceramic
Formes
Rod , Ring , Plate , Mechanical Parts
Applications
Mechanical Parts

Renseignez-vous maintenant

Propriétés de Jauge en céramique ZrO2

La jauge en céramique de zircone présente les avantages d'une dureté élevée du matériau, d'une bonne résistance à l'usure, d'une bonne résistance à la corrosion, d'une résistance aux températures élevées, d'une absence de conductivité magnétique, d'une absence d'électricité, etc.

1. La jauge en céramique de zircone a une dureté élevée, une bonne résistance à l'usure, de sorte que la durée de vie est longue, soit plus de 10 fois celle des jauges en acier ;

2. La jauge en céramique de zircone a une bonne résistance à la corrosion, peut être en contact direct avec l'acide et l'alcali, elle a également une résistance à haute température, peut s'adapter à une variété d'environnements de travail difficiles ;

3. La jauge en céramique de zircone ne rouille pas, pas besoin de traitement anti-corrosion, l'entretien et le stockage sont très faciles ;

4. Pas de vieillissement, pas de magnétisation, pas de conduction, performances stables, cycle d'étalonnage long.

Applications of Zirconium Oxide Ceramic Gauge

Applications de Jauge en céramique d'oxyde de zirconium

La jauge en céramique de zircone est utilisée pour une mesure précise de la longueur, la mesure du diamètre intérieur et extérieur, ainsi que comme référence pour l'étalonnage d'autres instruments de mesure de haute précision.

La jauge en céramique de zircone est utilisée dans les machines, la fabrication de produits électroniques et d'autres industries pour mesurer avec précision les dimensions, y compris la longueur, le diamètre du trou, le diamètre du cercle extérieur et d'autres dimensions. Elle peut également être utilisée comme appareil standard pour calibrer d'autres dimensions de haute précision. instruments de mesure.

Tableau des tailles de Jauge en céramique de zircone

Nous nous engageons à fournir une jauge en céramique de zircone optimale adaptée à vos spécifications exactes. Notre équipe dévouée veille au respect méticuleux de vos instructions, s’efforçant de dépasser les attentes des clients. De plus, nous offrons la flexibilité de tailles personnalisées pour répondre à vos besoins uniques.

Les exigences en matière de dessin et de spécifications doivent être fournies si demande personnalisée.

Envoyer les exigences pour une conception personnalisée

Capacité d'usinage :

1. Rugosité ≤ Ra0.2.

2. Précision dimensionnelle : les exigences de précision métrique de classe K ou impériale de classe 0 peuvent être respectées.

3. Gamme de tailles : bloc de jauge 0,5 ~ 150 mm, tige de jauge 0,3 mm ~ 30 mm, anneau de jauge 3 mm ~ 40 mm.

Drawing of Zirconia Ceramic Gauge Pin

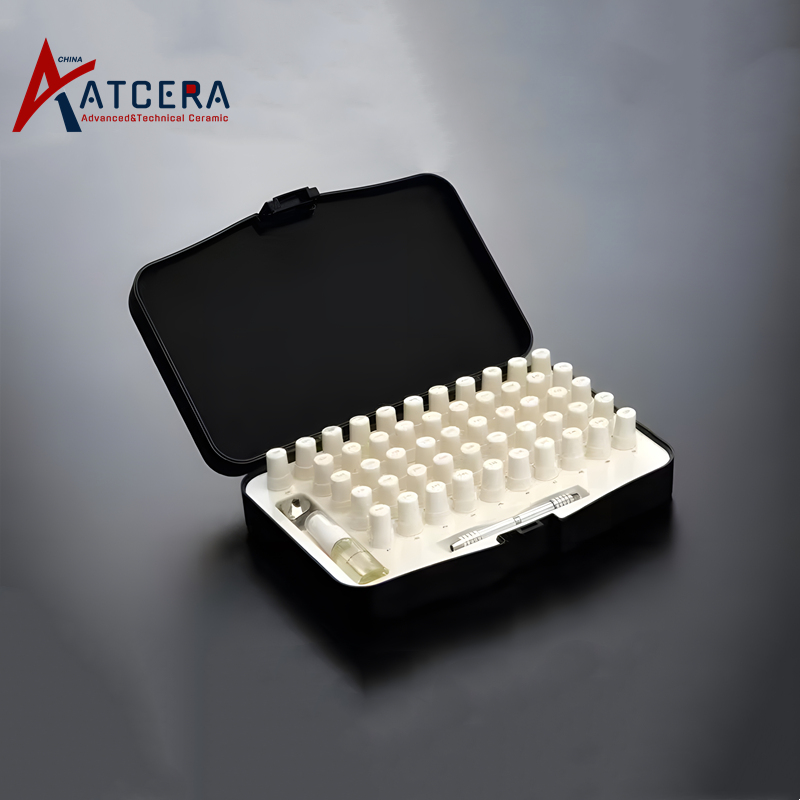

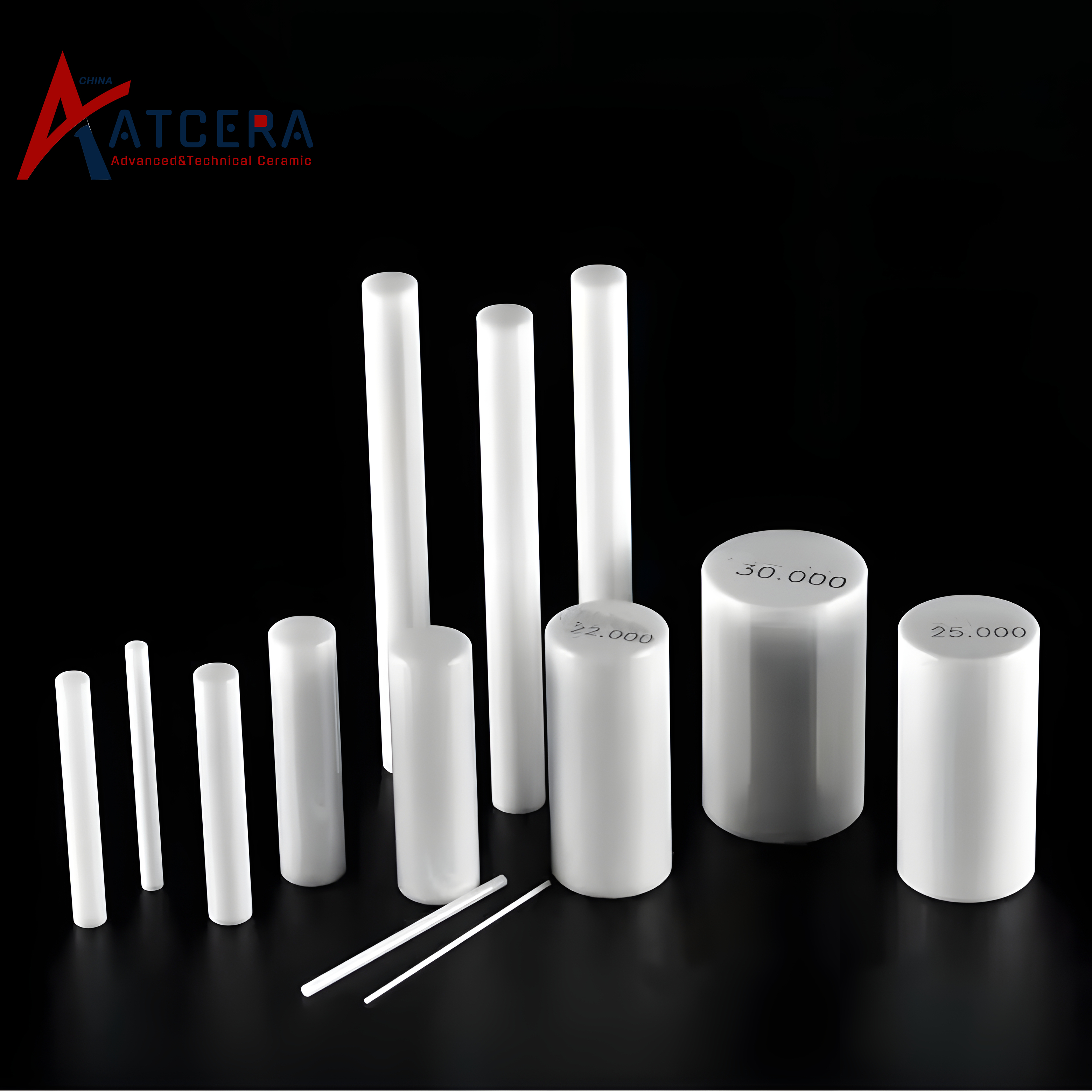

Tige de jauge en céramique de zircone
Numéro d'article	Taille (mm)	Précision (H)	Plage de mesure
AT-YHG-ZG001	0,300-0,499	0,0005-0,001	1-30mm
AT-YHG-ZG002	0,400-0,699	0,0005-0,001	1-30mm
AT-YHG-ZG003	0,700-0,999	0,0005-0,001	1-30mm
AT-YHG-ZG004	1.000-2.999	0,0005-0,001	1-30mm
AT-YHG-ZG005	3.000-3.999	0,0005-0,001	1-30mm
AT-YHG-ZG006	4.000-4.999	0,0005-0,001	1-30mm
AT-YHG-ZG007	5.000-5.999	0,0005-0,001	1-30mm
AT-YHG-ZG008	6.000-6.999	0,0005-0,001	1-30mm
AT-YHG-ZG009	7.000-7.999	0,0005-0,001	1-30mm
AT-YHG-ZG010	8.000-8.999	0,0005-0,001	1-30mm
AT-YHG-ZG011	9.000-9.999	0,0005-0,001	1-30mm
AT-YHG-ZG012	10.000-10.999	0,0005-0,001	1-30mm
AT-YHG-ZG013	11.000-11.999	0,0005-0,001	1-30mm
AT-YHG-ZG014	12.000-12.999	0,0005-0,001	1-30mm
AT-YHG-ZG015	13.000-13.999	0,0005-0,001	1-30mm
AT-YHG-ZG016	14.000-14.999	0,0005-0,001	1-30mm
AT-YHG-ZG017	15.000-15.999	0,0005-0,001	1-30mm
AT-YHG-ZG018	16.000-16.999	0,0005-0,001	1-30mm
AT-YHG-ZG019	17.000-17.999	0,0005-0,001	1-30mm
AT-YHG-ZG020	18.000-18.999	0,0005-0,001	1-30mm
AT-YHG-ZG021	20.000-20.999	0,0005-0,001	1-30mm
AT-YHG-ZG022	21.000-21.999	0,0005-0,001	1-30mm
AT-YHG-ZG023	22.000-21.999	0,0005-0,001	1-30mm
AT-YHG-ZG024	22.000-22.999	0,0005-0,001	1-30mm
AT-YHG-ZG025	23.000-23.999	0,0005-0,001	1-30mm
AT-YHG-ZG026	24.000-24.999	0,0005-0,001	1-30mm
AT-YHG-ZG027	25.000-25.999	0,0005-0,001	1-30mm
AT-YHG-ZG028	26.000-26.999	0,0005-0,001	1-30mm
AT-YHG-ZG029	27.000-27.999	0,0005-0,001	1-30mm
AT-YHG-ZG030	28.000-28.999	0,0005-0,001	1-30mm
AT-YHG-ZG031	29.000-30.000	0,0005-0,001	1-30mm

Drawing of Zirconia Ceramic Gauge Block

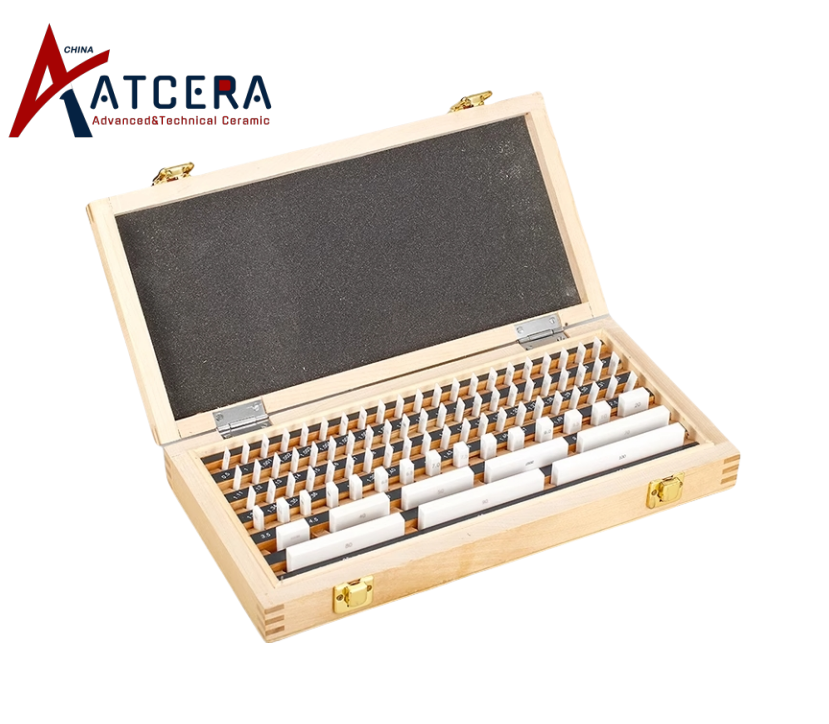

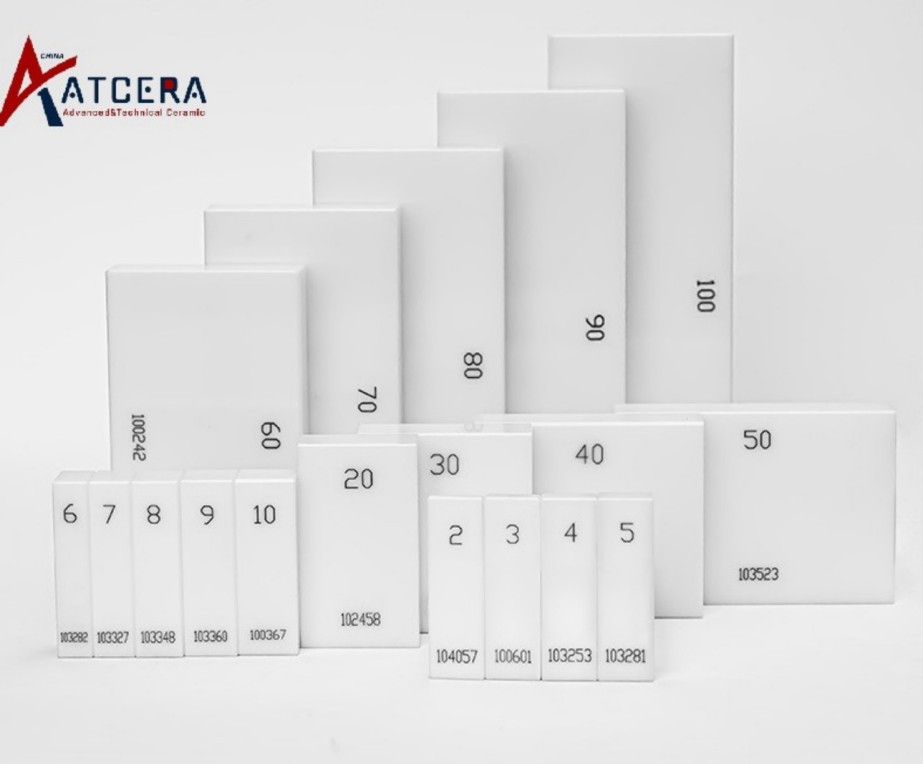

Bloc de jauge en céramique de zircone
Numéro d'article	Ensemble de blocs	Taille (mm)	Note
AT-YHG-KG001	10 pièces, JIS	1/1,25/1,5/2/3/5/10/15/20/25	K 0 1
AT-YHG-KG002	32 blocs, ISO	1,005 1,01-1,09, 0,01 incréments, 9 blocs au total 1,1-1,9, 0,1 incréments, 9 blocs au total 1-9, 1 incréments, 9 blocs au total 10 -30, 10 incréments, 3 blocs au total 50	K 0 1
AT-YHG-KG003	32 blocs, JIS	1,005 1,01-1,09, 0,01 incréments, 9 blocs au total 1,1-1,9, 0,1 incréments, 9 blocs au total 1-9, 1 incréments, 9 blocs au total 10 -30, 10 incréments, 3 blocs au total 60	K 0 1
AT-YHG-KG004	38 blocs, GB/T 6093	1 1,005 1,01-1,09, 0,01 incréments, 9 blocs au total 1,1-1,9, 0,1 incréments, 9 blocs au total 2-9, 1 incréments, 8 blocs au total 10-100, 10 incréments, 10 blocs au total	K 0 1
AT-YHG-KG005	46 blocs, ISO	1,001-1,009, 0,001 incréments, 9 blocs au total 1,01-1,09, 0,01 incréments, 9 blocs au total 1,1-1,9, 0,1 incréments, 9 blocs au total 1-9, 1 incréments, 9 blocs au total 10-100, 10 incréments, 10 blocs au total	K 0 1
AT-YHG-KG006	47 blocs, ISO	1,005 1,01-1,19, 0,01 incréments, 19 blocs au total 1,2-1,9, 0,1 incréments, 8 blocs au total 1-9, 1 incréments, 9 blocs au total 10 -100, 10 incréments, 10 blocs au total	K 0 1
AT-YHG-KG007	47 blocs, JIS	1,005 1,01-1,09, 0,01 incréments, 9 blocs au total 1,1-1,9, 0,1 incréments, 9 blocs au total 1-24, 1 incréments, 24 blocs au total 25 -100, 25 incréments, 4 blocs au total	K 0 1
AT-YHG-KG008	56 blocs, JIS	0,5 1,001-1,009, 0,001 incréments, 9 blocs au total 1,01-1,09, 0,01 incréments, 9 blocs au total 1,1-1,9, 0,1 incréments, 9 blocs au total 1 -24, 1 incréments, 24 blocs au total 25-100, 25 incréments, 4 blocs au total	K 0 1
AT-YHG-KG009	76 blocs, JIS	1,005 1,01-1,49, 0,01 incréments, 49 blocs au total 0,5-10, 0,5 incréments, 20 blocs au total 20-50, 10 incréments, 4 blocs au total 75 100	K 0 1
AT-YHG-KG010	83 blocs, GB/T 6093	0,5 1 1,005 1,01-1,49, 0,01 incréments, 49 blocs au total 1,5-1,9, 0,1 incréments, 5 blocs au total 2,0-9,5, 0,5 incréments, 16 blocs au total 10-100, 10 incréments, 10 blocs au total	K 0 1
AT-YHG-KG011	87 blocs, ISO	1,001-1,009, 0,001 incréments, 9 blocs au total 1,01-1,49, 0,01 incréments, 49 blocs au total 0,5-9,5, 0,5 incréments, 19 blocs au total 10-100, 10 incréments, 10 blocs au total	K 0 1
AT-YHG-KG012	88 blocs, JIS	1,0005 1,001-1,009, 0,001 incréments, 9 blocs au total 1,01-1,49, 0,01 incréments, 49 blocs au total 0,5-9,5, 0,5 incréments, 19 blocs au total 10 -100, 10 incréments, 10 blocs au total	K 0 1
AT-YHG-KG013	91 blocs, GB/T 6093	0,5 1 1,001-1,009, 0,001 incréments, 9 blocs au total 1,01-1,49, 0,01 incréments, 49 blocs au total 1,5-1,9, 0,1 incréments, 5 blocs au total 2,0-9,5, 0,5 incréments, 16 blocs au total 10-100, 10 incréments, 10 blocs au total	K 0 1
AT-YHG-KG014	103 blocs, ISO	1,005 1,01-1,49, 0,01 incréments, 49 blocs au total 0,5-24,5, 0,5 incréments, 49 blocs au total 25-100, 25 incréments, 4 blocs au total	K 0 1
AT-YHG-KG015	112 blocs, ISO	1,0005 1,001-1,009, 0,001 incréments, 9 blocs au total 1,01-1,49, 0,01 incréments, 49 blocs au total 0,5-24,5, 0,5 incréments, 49 blocs au total 25 -100, 25 incréments, 4 blocs au total	K 0 1
AT-YHG-KG016	121 blocs, ISO	1,001-1,009, 0,001 incréments, 9 blocs au total 1,01-1,49, 0,01 incréments, 49 blocs au total 1,6--1,9, 0,1 incréments, 4 blocs au total 0,5-24,5, 0,5 incréments, 49 blocs au total 30-100, 10 incréments, 8 blocs au total 25 75	K 0 1
AT-YHG-KG017	122 blocs, ISO	1,0005 1,001-1,009, 0,001 incréments, 9 blocs au total 1,01-1,49, 0,01 incréments, 49 blocs au total 1,6--1,9, 0,1 incréments, 4 blocs au total 0,5-24,5, 0,5 incréments, 49 blocs au total 30-100, 10 incréments, 8 blocs au total 25 75	K 0 1

Drawing of Zirconia Ceramic Gauge Ring

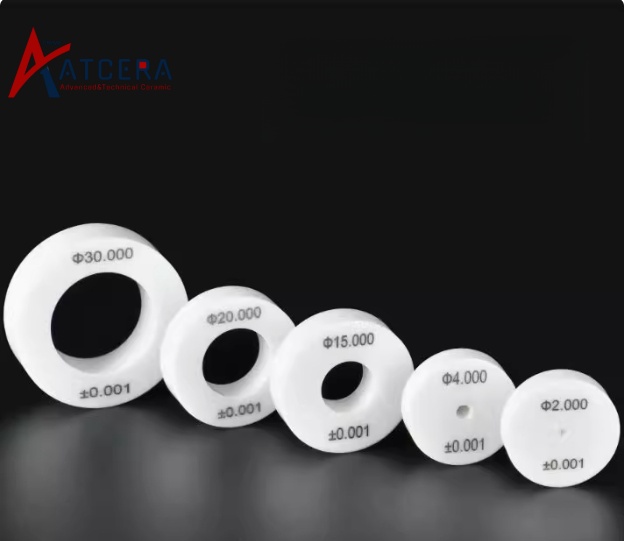

Anneau de jauge en céramique de zircone
Numéro d'article	Diamètre extérieur (mm)	Épaisseur (mm)	Plage de mesure
AT-YHG-HG001	32	8	3-10mm
AT-YHG-HG002	38	10	10-15mm
AT-YHG-HG003	45	14	20-25mm
AT-YHG-HG004	53	16	25-32mm
AT-YHG-HG005	71	18	32-40mm

Données techniques des matériaux en oxyde de zirconium

Matériel	Zircone (ZrO₂)+ Agent stabilisant
Conductivité thermique	3,0w/m.k
Résistance à la température	1000…
Densité	5,65-6,05g/cm3
Coefficient de dilatation thermique	0,00001/â
Résistance à la flexion	480-1000MPa
Dureté (Hv)	1200-1450HV1
Résistance à la rupture	*6-8MPam1/2**
Substances dangereuses	Conforme aux normes européennes ROHS

*Ce tableau illustre les caractéristiques standard des matériaux en zircone couramment utilisés dans la fabrication de nos produits et pièces en zircone. Veuillez noter que les attributs des produits et pièces personnalisés en oxyde de zirconium peuvent varier en fonction des processus spécifiques impliqués. Le paramètre détaillé est décidé par le type et la composition de l'agent stabilisant.

Instructions d'utilisation

1. En fonction de la taille et de la tolérance mesurées, sélectionnez une jauge en zircone avec les spécifications appropriées ;

2. Vérifiez la jauge en zircone avant utilisation, pour vous assurer que la surface est propre et exempte d'huile, sans poussière ou autres impuretés ;

3. Il est strictement interdit de forcer la jauge en zircone dans le filetage pour éviter une usure excessive, ce qui pourrait affecter la précision de la jauge ;

4. Effectuez une inspection et un étalonnage réguliers de la jauge en zircone.

Informations précieuses

Emballage de jauge en céramique de zircone

Les jauges en céramique de zircone sont soigneusement emballées dans des conteneurs appropriés pour éviter tout dommage potentiel.

Avantages de la personnalisation

1. Selon votre scénario d'application, analysez les besoins, choisissez le matériau et le plan de traitement appropriés.

2. Une équipe professionnelle, réponse rapide, peut fournir des solutions et des devis dans les 24 heures après confirmation de la demande.

3. Mécanisme de coopération commerciale flexible, prend en charge au moins un élément de personnalisation de la quantité.

4. Fournissez rapidement des échantillons et des rapports de test pour confirmer que le produit répond à vos besoins.

5. Fournissez des suggestions d'utilisation et d'entretien du produit pour réduire vos coûts d'utilisation.
